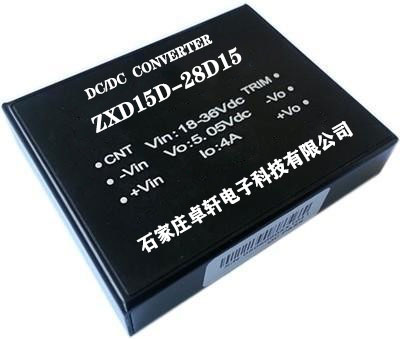

插針式模塊15W-20W

在線咨詢全國熱線
189-0339-0754

產品特點
■ 4倍寬輸入電壓范圍，單、雙路輸出
■ 典型轉換效率85%
■300KHz 工作頻率
■ 內置輸入濾波器

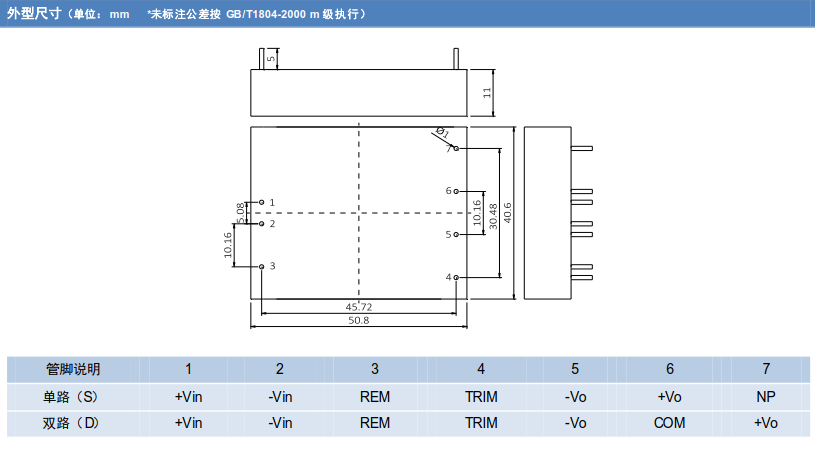

■尺寸：50.8*40.6*11（mm）

典型應用
■ 工業儀表、數字電路、電子通信設備
■衛星導航、遙感遙測、地面通訊、便攜設備

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱12V	9	12	18	Vdc
	標稱24V	18	24	36
	標稱48V	36	48	72
	標稱110V寬范圍	66	110	160
遙控特性（正邏輯）	關斷時輸入電流			30	mA	注 1
	低電平	0		0.4	V
	高電平	1.5		5.0	V
遙控特性（負邏輯，尾綴/P）	關斷時輸入電流			30	mA	注 2
	低電平	0		0.4	V
	高電平	1.5		5.0	V
輸入反射紋波電流	滿載，標稱輸入電壓		10%	15%	Ionom	峰峰值

注1: 邏輯參考地-Vin，低電平關斷，高電平或懸空工作。注2: 邏輯參考地-Vin，低電平工作，高電平或懸空關斷。

輸出特性	條件	最小	典型	最大	單位	備注
輸出電壓精度	Vo1		±0.5%	±1.0%	Vonom
輸出電壓精度	Vo2		±2.0%	±3.0%	Vonom
輸出電壓調節	滿載，標稱輸入電壓 Vo1			±10%	Vonom	Vo2隨Vo1變化
源效應	滿載，輸入低端～高端			±0.2%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載			±0.5%	Vonom
啟動時間	輸入低端～高端			10	ms
輸出過流保護	標稱輸入電壓	120%			lonom
輸出紋波與噪聲	20MHz BW,滿載 Vo≤5V			50	mV	同軸電纜測試法峰峰值
	標稱輸入電壓 Vo≥24V			200
	其它			100
輸出短路保護	截止型，自恢復
溫度系數	滿載，標稱輸入電壓			±0.03%	℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出及外殼之間		500			Vdc
隔離電阻	輸入、輸出及外殼之間			500		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		125	℃
工作環境溫度	自由空氣對流不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

型號	輸入電壓范圍（V）	標稱輸入電壓（V）	標稱輸出電壓（V）	標稱輸出電流（A）	輸出功率（W）	效率（%）
ZXD15D-□S3.3	9～18 18～36 36～72 9～36 18～72 70～140	12 24 48 18 36 110	3.3	4.55	15	82
ZXD15D-□S05			5	3.00	15	85
ZXD15D-□S09			9	1.67	15	85
ZXD15D-□S12			12	1.25	15	85
ZXD15D-□S15			15	1.00	15	85
ZXD15D-□S18			18	0.83	15	85
ZXD15D-□S24			24	0.63	15	86
ZXD15D-□S28			28	0.54	15	86
ZXD15D-□S48			48	0.31	15	86
ZXD20D-□S3.3			3.3	6.06	20	82
ZXD20D-□S05			5	4.00	20	85
ZXD20D-□S09			9	2.22	20	85
ZXD20D-□S12			12	1.67	20	85
ZXD20D-□S15			15	1.33	20	85
ZXD20D-□S18			18	1.11	20	85
ZXD20D-□S24			24	0.83	20	86
ZXD20D-□S28			28	0.71	20	86
ZXD20D-□S48			48	0.42	20	86
ZXD15D-□D05			±5	±1.5	15	85
ZXD15D-□D12			±12	±0.6	15	85
ZXD15D-□D15			±15	±0.5	15	85
ZXD15D-□D24			±24	±0.3	15	86
ZXD20D-□S±5			±5	±2.00	20	85
ZXD20D-□S±12			±12	±0.83	20	85
ZXD20D-□S±15			±15	±0.67	20	85
ZXD20D-□S±24			±24	±0.42	20	86
