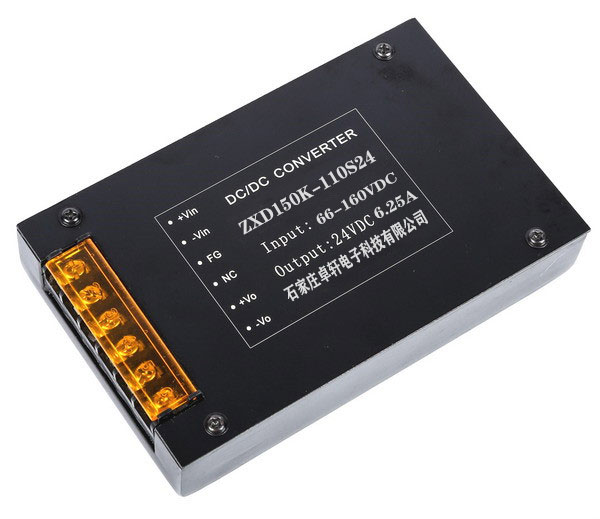

便裝式模塊150W

在線咨詢全國熱線
189-0339-0754

產品特點
■寬輸入電壓范圍，單、雙、叁路輸出
■典型轉換效率88%
■遙控開關控制
■200KHz 工作頻率
■內置輸入濾波器

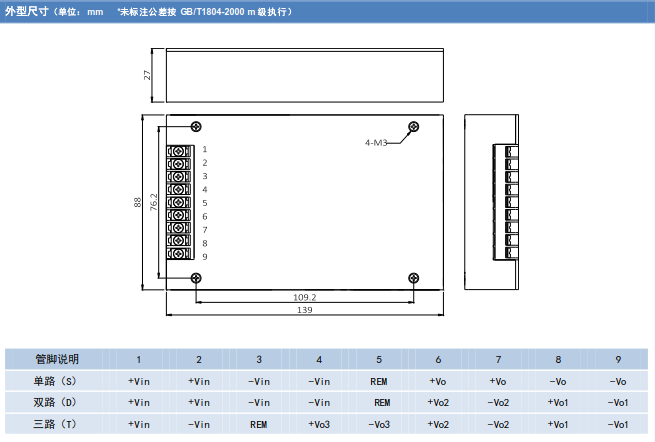

■尺寸：139*88*27（mm）

典型應用
■ 地面通訊、遠洋通訊
■船艦系統、通信系統、工業控制、測量系統

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱24V	18	24	36	Vdc
	標稱48V	36	48	72
	標稱36V	66	110	160
遙控特性（正邏輯）	關斷時輸入電流			10	mA	注 1
	低電平	0		0.4	V
	高電平	1.5		5.0	V
遙控特性（負邏輯，尾綴/P）	關斷時輸入電流			10	mA	注 2
	低電平	0		0.4	V
	高電平	1.5		5.0	V
輸入反射紋波電流	滿載，標稱輸入電壓		10%	15%	Ionom	峰峰值

注1：邏輯參考地-Vin，低電平關斷，高電平或懸空工作。注2: 邏輯參考地-Vin，低電平工作，高電平或懸空關斷。

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1			±1.0%	±1.5%	Vonom
輸出電壓精度	Vo2，Vo3			±1.0%	±3.0%	Vonom
源效應	滿載，輸入低端～高端				±0.3%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載				±0.5%	Vonom
啟動時間	輸入低端～高端				10	ms
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			150	mV	同軸電纜測試法峰峰值
		Vo≥24V			250
		其它			200
輸出短路保護	恒流型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出及外殼之間		500			Vdc
隔離電阻	輸入、輸出及外殼之間			500		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流，不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		105	℃
工作環境溫度	自由空氣對流，不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

型號	輸入電壓范圍（V）	標稱輸入電壓（V）	標稱輸出電壓（V）	標稱輸出電流（A）	輸出功率（W）	效率（%）
ZXD100K-□S3.3	9～18 18～36 36～72 66～160	12 24 48 110	3.3	30.30	100	79
ZXD100K-□S05			5	20.00	100	82
ZXD100K-□S09			9	11.11	100	84
ZXD100K-□S12			12	8.33	100	85
ZXD100K-□S15			15	6.67	100	86
ZXD100K-□S18			18	5.56	100	82
ZXD100K-□S24			24	4.17	100	84
ZXD100K-□S28			28	3.57	100	82
ZXD100K-□S48			48	2.08	100	82
ZXD150K-□S3.3			3.3	45.45	150	79
ZXD150K-□S05			5	30.00	150	86
ZXD150K-□S09			9	16.67	150	82
ZXD150K-□S12			12	12.50	150	84
ZXD150K-□S15			15	10.00	150	82
ZXD150K-□S18			18	8.33	150	82
ZXD150K-□S24			24	6.25	150	84
ZXD150K-□S28			28	5.36	150	85
ZXD150K-□S48			48	3.13	150	86
ZXD150K-□D0303			03/03	22/22	150	82
ZXD150K-□D0505			05/05	15/15	150	84
ZXD150K-□D0909			09/09	8/8	150	82
ZXD150K-□D1212			12/12	6.25/6.25	150	82
ZXD200K-□D1515			15/15	5.00/5.00	200	84
ZXD200K-□D1818			18/18	4.17/4.17	200	85
ZXD200K-□D2424			24/24	3.13/3.13	200	86
ZXD200K-□D2828			28/28	2.68/2.68	200	86
