產品中心

便裝式模塊20W-70W

在線咨詢全國熱線
189-0339-0754
產品特點
   ■  4倍寬輸入電壓范圍,單雙路輸出
   ■典型轉換效率87%
   ■200KHz 工作頻率
   ■內置輸入濾波器

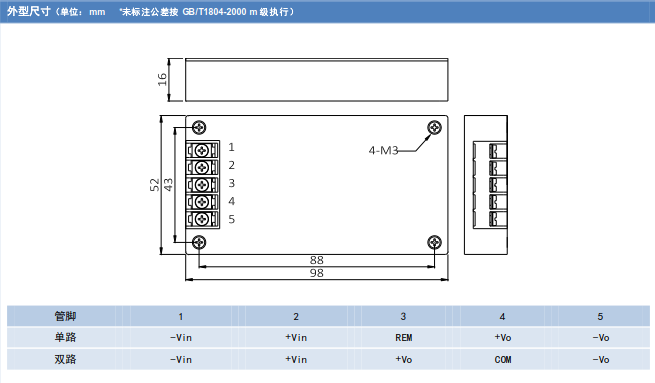

   ■尺寸:98*52*16(mm)

典型應用
  ■ 定向定位、衛星導航設備
  ■ 鐵路機車、通訊裝置、發射裝置、車載移動

入特性 條件 最小 典型 最大 單位 備注
輸入電壓范圍 標稱18V 9 18 36 Vdc
標稱36V 18 36 80
標稱48V 36 48 72
標稱110V 70 110 140
遙控特性(正邏輯) 關斷時輸入電流     10 mA 注 1
低電平 0   0.4 V
高電平 1.5   5.0 V
遙控特性(負邏輯,尾綴/P) 關斷時輸入電流     10 mA 注 2
低電平 0   0.4 V
高電平 1.5   5.0 V
輸入反射紋波電流 滿載,標稱輸入電壓   10% 15% Ionom 峰峰值
注1:邏輯參考地-Vin,低電平關斷,高電平或懸空工作。 注2: 邏輯參考地-Vin,低電平工作,高電平或懸空關斷。

輸出特性 條件 最小 典型 最大 單位 備注
輸出電壓精度 Vo1   ±0.5% ±1.0% Vonom
Vo2   ±2.0% ±3.0%
源效應 滿載,輸入低端~高端     ±0.3% Vonom
負載效應 標稱輸入電壓,20%~100%標稱負載     ±0.5% Vonom
啟動時間 輸入低端~高端     10 ms
輸出紋波與噪聲 20MHz BW,滿載,標稱輸入電壓 Vo≤5V     150 mV 同軸電纜測試法
峰峰值
Vo≥24V     250
其它     200
輸出短路保護 恒流型,自恢復
溫度系數 滿載,標稱輸入電壓     ±0.02%



一般特性 條件 最小 典型 最大 單位 備注
隔離電壓 輸入、輸出及外殼之間 500     Vdc
隔離電阻 輸入、輸出及外殼之間   500
MTBF MIL-HDBK-217(25℃)     200000 h
工作殼溫 自由空氣對流,不降額 工業級 -25   85
滿載
軍品級 -40   95
航天級 -55   105
工作環境溫度 自由空氣對流,不降額 工業級 -25   55
滿載
軍品級 -40   70
航天級 -55   85
存儲溫度   工業級 -40   105
軍品級 -50   125
航天級 -60   125
管腳焊接溫度 每個管腳焊接時間小于10S   300

型號 輸入電壓范圍(V 標稱輸入電壓(V 標稱輸出電壓(V 標稱輸出電流(A 輸出功率(W 效率(%
ZXD50EA-□S3.3 9~36
18~80
36~72
70~140
18
36
48
110
3.3 15.15 50 79
ZXD50EA-□S05 5 10.00 50 82
ZXD50EA-□S12 12 4.17 50 87
ZXD50EA-□S15 15 3.33 50 85
ZXD50EA-□S18 18 2.78 50 85
ZXD50EA-□S24 24 2.08 50 87
ZXD50EA-□S28 28 1.79 50 87
ZXD100EA-□S3.3 3.3 30 100 79
ZXD100EA-□S05 5 20 100 82
ZXD100EA-□S09 9 11 100 85
ZXD100EA-□S12 12 8.3 100 85
ZXD100EA-□S15 15 6.6 100 87
ZXD100EA-□S24 24 4.1 100 85
ZXD100EA-□S28 28 3.5 100 86
ZXD100EA-□S48 48 2.0 100 87
ZXD30EA-□S3.3 3.3 5.0 30 79
ZXD30EA-□S05 5 6.0 30 82
ZXD30EA-□S12 12 2.5 30 82
ZXD30EA-□S15 15 2.0 30 85
ZXD30EA-□S18 18 1.6 30 86
ZXD30EA-□S24 24 1.25 30 87
ZXD30EA-□S48 48 0.625 30 85
ZXD50EA-□D05 ±5 ±5 50 83
ZXD50EA-□D12 ±12 ±2 50 85
ZXD50EA-□D24 ±24 ±1 50 85
ZXD50EA-□D48 ±48 ±0.5 50 87
(僅列出典型型號,其它型號,請確定功率、輸入電壓及輸出電壓,致電我公司。)
