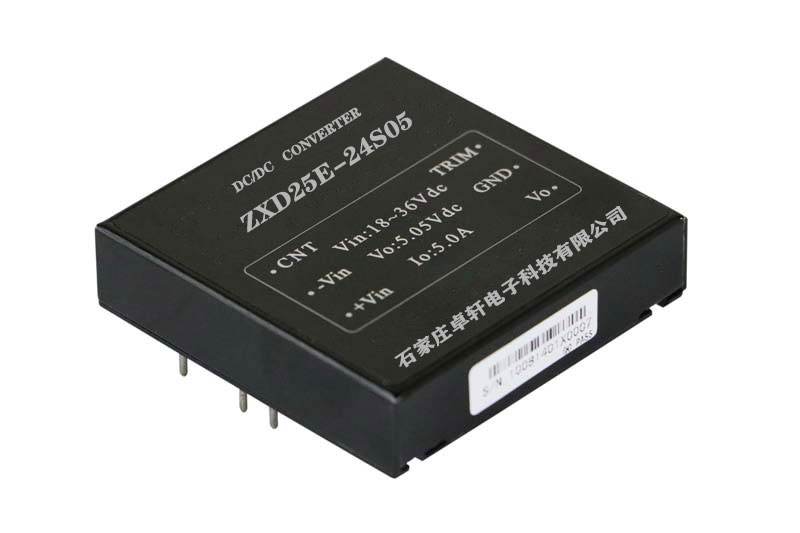

插針式模塊30-40W

在線咨詢全國熱線
189-0339-0754

產品特點
■寬輸入電壓范圍，單、雙、叁路輸出
■ 典型轉換效率85%
■ 300KHz 工作頻率
■ 內置輸入濾波器

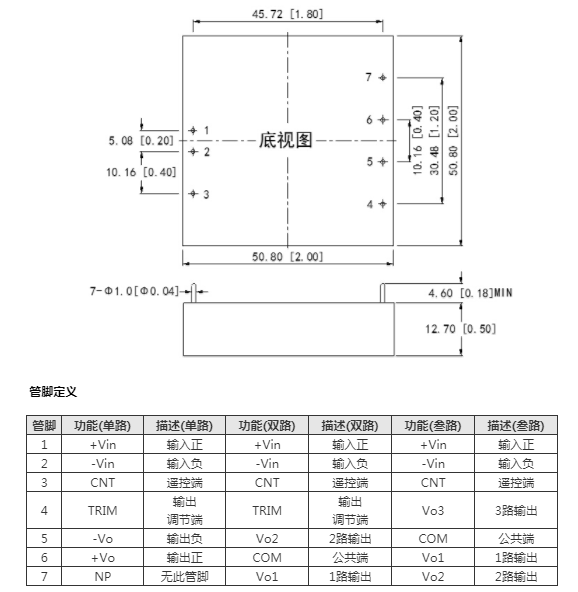

■尺寸：50.8*50.8*12.7（mm）

典型應用
  ■ 工業儀表、數字電路、電子設備
  ■ 衛星導航、遙感遙測、地面通訊、便攜設備

輸入特性	條件	最小	典型	最大	單位	備注
輸入電壓范圍	標稱12V	9	12	18	Vdc
	標稱24V	18	24	36
	標稱48V	36	48	72
	標稱110V寬范圍	70	110	140
遙控特性（正邏輯）	關斷時輸入電流			30	mA	注 1
	低電平	0		0.4	V
	高電平	1.5		5.0	V
遙控特性（負邏輯，尾綴/P）	關斷時輸入電流			30	mA	注 2
	低電平	0		0.4	V
	高電平	1.5		5.0	V
輸入反射紋波電流	滿載，標稱輸入電壓		10%	15%	Ionom	峰峰值

注1：邏輯參考地-Vin，低電平關斷，高電平或懸空工作。注2: 邏輯參考地-Vin，低電平工作，高電平或懸空關斷。

輸出特性	條件		最小	典型	最大	單位	備注
輸出電壓精度	Vo1			±0.5%	±1.0%	Vonom
輸出電壓精度	Vo2，Vo3			±2.0%	±3.0%	Vonom
輸出電壓調節	滿載，標稱輸入電壓 Vo1				±10%	Vonom
源效應	滿載，輸入低端～高端	Vo1			±0.2%	Vonom
源效應	滿載，輸入低端～高端	Vo2，Vo3			±1.5%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo1			±0.5%	Vonom
負載效應	標稱輸入電壓，20%～100%標稱負載	Vo2，Vo3			±4.0%
啟動時間	輸入低端～高端				10	ms
輸出過流保護	標稱輸入電壓		120%			lonom
輸出紋波與噪聲	20MHz BW,滿載，標稱輸入電壓	Vo≤5V			50	mV	同軸電纜測試法峰峰值
		Vo≥24V			200
		其它			100
輸出短路保護	截止型，自恢復
溫度系數	滿載，標稱輸入電壓				±0.02%	℃

一般特性	條件		最小	典型	最大	單位	備注
隔離電壓	輸入、輸出及外殼之間		500			Vdc
隔離電阻	輸入、輸出及外殼之間			500		MΩ
MTBF	MIL-HDBK-217(25℃)				600000	h
工作殼溫	自由空氣對流，不降額	工業級	-25		85	℃	滿載
		軍品級	-40		95	℃
		航天級	-55		125	℃
工作環境溫度	自由空氣對流，不降額	工業級	-25		55	℃	滿載
		軍品級	-40		70	℃
		航天級	-55		85	℃
存儲溫度		工業級	-40		105	℃
		軍品級	-50		125	℃
		航天級	-60		125	℃
管腳焊接溫度	每個管腳焊接時間小于10S			300		℃

型號	輸入電壓范圍（V）	標稱輸入電壓（V）	標稱輸出電壓（V）	標稱輸出電流（A）	輸出功率（W）	效率（%）
ZXD25E-□S3.3	9～18 18～36 36～72 70～140	12 24 48 110	3.3	7.58	25	80
ZXD25E-□S05			5	5.00	25	83
ZXD25E-□S09			9	2.78	25	84
ZXD25E-□S12			12	2.08	25	85
ZXD25E-□S15			15	1.67	25	85
ZXD25E-□S18			18	1.39	25	83
ZXD25E-□S24			24	1.04	25	84
ZXD25E-□S28			28	0.89	25	85
ZXD25E-□S48			48	0.52	25	80
ZXD30E-□S3.3			3.3	9.09	30	83
ZXD30E-□S05			5	6.00	30	84
ZXD30E-□S09			9	3.33	30	85
ZXD30E-□S12			12	2.50	30	85
ZXD30E-□S15			15	2.00	30	83
ZXD30E-□S18			18	1.67	30	84
ZXD30E-□S24			24	1.25	30	85
ZXD30E-□S28			28	1.07	30	80
ZXD30E-□S48			48	0.63	30	83
ZXD25E-□T05V12V			5±12	3±0.4	25	83
ZXD25E-□T05V15V			5±15	3±0.3	25	83
